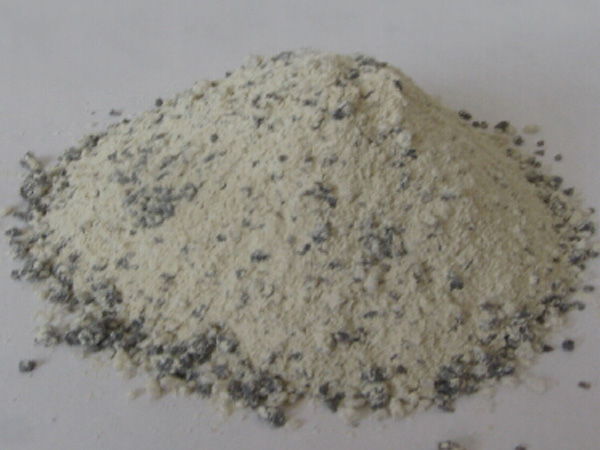

不定形耐火材料是由顆粒料混合一種多種結(jié)合劑組成的混合料，這種混合料既可以是致密的，也可以是隔熱的。所以常常被用于爐襯里的施工，但是不定形耐火材料爐襯的施工是有規(guī)定的，在施工時，也有著嚴(yán)格的要求。今天元領(lǐng)小編將給大家介紹不定形耐火澆注料爐襯的施工規(guī)定及要求。首先，先來看施工規(guī)定。

　　一、爐襯施工規(guī)定：

　　1、 不定形耐火材料爐襯包括耐火澆注料、耐火噴涂料、耐火可塑料和耐火涂抹料。

　　2、 耐火澆注料中結(jié)合劑為CA-50鋁酸鹽水泥時，施工環(huán)境溫度宜為5℃～35℃。

　　3、 爐壁除銹應(yīng)符合設(shè)計文件規(guī)定，當(dāng)設(shè)計文件無要求時應(yīng)符合石油化工設(shè)備和管道涂料防腐蝕技術(shù)規(guī)范SH3022中St2級標(biāo)準(zhǔn)。

　　4、 不得使用受潮結(jié)塊的水泥。

　　5、 不得任意改變不定形耐火材料配合比，不應(yīng)在攪拌好的不定形耐火材料內(nèi)任意加水或其他材料。

　　6、 耐火澆注料分部位、分段爐襯時，接口兩側(cè)預(yù)留寬度不應(yīng)小于200mm，接口處爐襯澆注應(yīng)與和爐襯本體一致，按規(guī)定養(yǎng)護(hù)防止接口處出現(xiàn)干縮裂紋。

　　7、爐襯在施工后至烘爐前應(yīng)防止急熱和強(qiáng)震。

　　8、 爐襯養(yǎng)護(hù)后應(yīng)在干燥環(huán)境保管，防止日曬、風(fēng)吹、雨淋和受凍。

　　9、耐火澆注料爐襯成型后不得抹面。

　　二、爐襯的施工要求

　　1、 鋼結(jié)構(gòu)施工完，對爐壁板除銹及驗收合格后，表面進(jìn)行初步清理，將鋼結(jié)構(gòu)表面的影響測量放線的附著物清理干凈，然后對鋼結(jié)構(gòu)進(jìn)行驗收。

　　若驗收合格則按照設(shè)計文件給出的錨固釘布置圖進(jìn)行放線，若驗收不合格，則由施工單位提出偏差過大的問題，交由建設(shè)單位和設(shè)計單位，由其提出處理意見。放線過程中，按照測量控制點的要求，在爐膛鋼結(jié)構(gòu)壁板上部放出軸線、爐體中心線和標(biāo)高控制線，控制標(biāo)高畫在爐體的中間和墻角，以便控制錨固釘?shù)奈恢谩?span>

　　2、錨固件的焊接

　　焊接錨固釘之前，首先進(jìn)行焊接工藝評定，并對焊工進(jìn)行焊接工藝的技術(shù)交底，本段內(nèi)焊接的錨固釘型號為設(shè)計文件要求的的錨固釘及焊材，焊材在施焊前應(yīng)按要求進(jìn)行烘干，錨固件焊接為四面圍焊，焊完應(yīng)逐一檢查其焊接外觀質(zhì)量，并采用錘子敲擊檢查焊接強(qiáng)度。

　　3、爐襯可用手工涂抹、手工搗制、支模澆注、機(jī)械噴涂的方法施工。

　　4、材料攪拌應(yīng)符合攪拌時應(yīng)用強(qiáng)制攪拌機(jī)攪拌，應(yīng)先加入骨料粉料和結(jié)合劑進(jìn)行干混均勻，然后按規(guī)定加水充分?jǐn)嚢琛：袖摾w維的澆注料在攪拌時，加水前鋼纖維應(yīng)分散加入，確保其在混合料中均勻分布。一次攪拌量應(yīng)在初凝前澆筑完，失去施工和易性的澆注料不得使用。

　　以上就是元領(lǐng)小編對不定形耐火澆注料爐襯的施工規(guī)定及要求的介紹。通過上述的介紹，希望大家可以知道支模前應(yīng)檢查埋入耐火層中的抓釘布置是否符合設(shè)計圖紙要求，特殊部位增設(shè)加強(qiáng)釘，清理施工部位異物，涂刷瀝青漆，然后支模等細(xì)節(jié)問題。
