耐火磚簡稱火磚，是具有一定形狀和尺寸的耐火材料。按制備工藝方法來劃分可分為燒成磚、不燒磚、電熔磚（熔鑄磚）、耐火隔熱磚；按形狀和尺寸可分為標準型磚、普通磚、特異型轉等?？捎米鹘ㄖG爐和各種熱工設備的高溫建筑材料和結構材料，并在高溫下能經受各種物理化學變化和機械作用，并且有耐火粘土磚、高鋁磚、硅磚、鎂磚等。所以，當耐火磚出現裂紋現象了，高鋁磚出現網狀裂紋的原因是什么？

      耐火磚裂紋按生產工序劃分，造成這樣情況的主要分為這四大成因：

　　1、耐火磚原料原因造成的產品裂紋；

　　2、耐火磚磚坯成型原因造成的產品裂紋；

　　3、干燥原因造成的產品裂紋；

　　4、耐火磚燒制原因造成的產品裂紋；

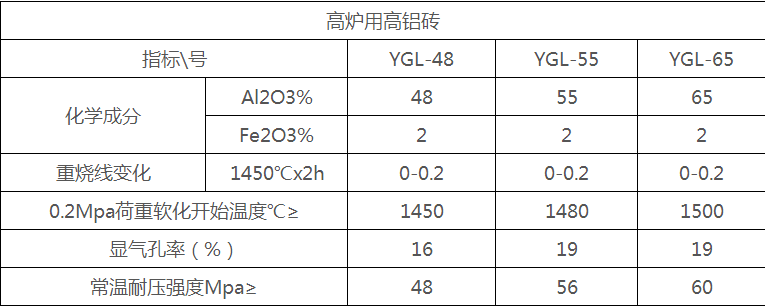

　　可以說，生產高鋁耐火磚時經常出現的缺陷，網狀裂紋產生的原因比較復雜。熟料的雜質含量（特別是R2O含量）、燒結程度、臨界顆粒尺寸、細粉加入量、泥料的混合質量、坯體干燥介質的濕度和溫度、坯體在燒成過程中發生的收縮以及二次莫來石化反應和剛玉再結晶作用等，都會導致高鋁磚的表面產生網紋。高鋁磚的燒結是液相燒結，液相的形成溫度和液相量、燒成時的升溫速度和氣氛條件也是導致不一致收縮，造成表面網狀裂紋的重要因素。

　　燒結程度和燒成氣氛及存在于氣相中的揮發物對高鋁耐火磚表面網狀裂紋具有很大的影響。燒結不良的熟料在高鋁磚燒成過程中繼續收縮，引起高鋁磚開裂和產生裂紋；同時燒結不良的熟料中，二次莫來石化不充分，在高鋁磚的燒成過程中，熟料本身的二次莫來石化仍在繼續進行，這是造成高鋁磚收縮不一致的一個內在因素，導致了高鋁磚網狀裂紋數量的增多和開裂程度的加大。高鋁磚表面的網狀開裂程度還與所采用熟料的吸水率有著密切關系。熟料的吸水率越大，網紋的開裂程度就越大。當用吸水率達的熟料制磚時，高鋁磚在燒成過程中熟料本身要繼續完成燒結過程，高鋁磚收縮較大，且不均勻，因而容易出現開裂和網紋。另外窯內燒成氣氛也是高鋁高鋁磚產生網狀裂紋的原因之一，燒成高鋁高鋁磚時，窯內氣氛需弱氧化焰，過?？諝庀禂悼刂圃趯嵺`表明，高鋁磚表面網絡裂紋有過剩空氣系數增大而減少的趨勢，但是空氣過剩系數波動不宜過大。

　　以上就是對高鋁磚出現網狀裂紋的原因的介紹，除了以上說的情況之外，還有高鋁耐火磚表面網狀裂紋的產生，該情況多產生于碼磚縫隙內的磚表面。因此可以推斷，當窯內過剩空氣系數小，或產生還原氣氛時，由于磚縫較小，很容易在這些地方滯留，從而使高鋁磚中的Fe2O3還原成FeO；面向通道的耐火磚表面，氣流比較暢通，所以不會受氣氛變化的影響，沒有網絡裂紋的產生。特別需要注意的是，在燒成過程中應盡量避免燃燒氣氛性質的頻繁變化。因為這種交替的變化作用將使表面受到損傷。
