元領耐火材料
耐火澆注料作為耐火材料中的一員，耐火澆注料可以對高溫行業中設備進行澆注或修補內襯?？梢哉f，耐火澆注料是一種耐高溫的材料。通常采用澆注料澆注成預制件直接進行砌筑使用，而能達到這些性能，是由耐火澆注料的配方來實現。作為半個業內人士，知道了耐火澆注料有很多種類。其中不一樣的耐火澆注料配方不同，配比出來的材料其性能也各不同。所以，元領小編將給大家介紹常見耐火澆注料配方組成及發展趨勢。首先，我們先來認識其種類。
耐火澆注料的種類有輕質耐火澆注料、低水泥澆注料、鋁礬土熟料、剛玉澆注料、高鋁澆注料、鋼纖維澆注料、耐酸澆注料、保溫澆注料、碳化硅澆注料、耐高溫澆注料、莫來石澆注料、磷酸鹽澆注料、高爐出鐵廠鐵溝澆注料、高鋁礬土骨料、鉻剛玉澆注料、不沾鋁等澆注料類?？梢钥吹椒N類的繁多，其中配比要求簡單的耐火澆注料有鋁礬土熟料、磷酸鹽澆注料、低水泥澆注料、高鋁澆注料、輕質耐火澆注料。針對這幾類配比簡單的澆注料，進行介紹其配比的要求。

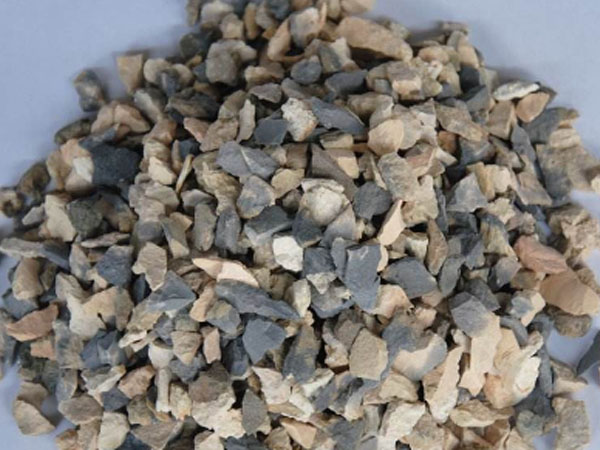

1、鋁礬土熟料
1.用料配比
(1)粘結劑：625號以上礬土水泥，其配合比為15%~20%。
(2)骨料：二級、三級礬土熟料或一級二級粘土熟料廢高鋁磚和廢耐火粘土磚制成。細骨料粒徑小于5mm；配合比為30%～40%。粗骨料粒徑為5～15mm;配合比為30%～40%。
(3)粉料(摻和料)：同骨料，粒徑小于0.088mm的不少于70%;配合比為0~15%。
2.特點
該類配比正確可以比常溫的強度高，并且該材料來源廣泛，施工方便。
它適用于鍋爐各部位耐火層。

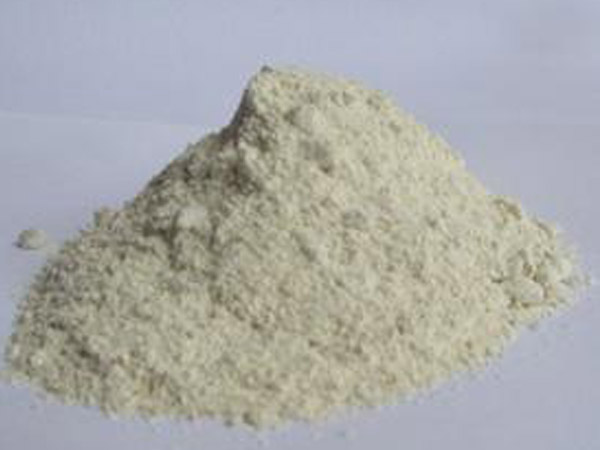

2、磷酸鹽澆注料
1.用料配比
(1)粘結劑：42.5號以上硅酸鹽水泥，其配合比為15%～20%。
(2)骨料：一級、二級粘土熟料或廢耐火磚制成。
細骨料粒徑小于5mm;配合比為35%～40%。
粗骨料粒徑5~15mm;配合比為30%~40%。
(3)粉料：同骨料。粒徑小于0.088mm的不少于70%;其配合比為≤15%。
2.特點
該耐火澆注料的特點是價格低廉，施工方便。它適用于鍋爐各部位的耐火層。
1.用料配比
(1)粘結劑：42.5號以上礦渣水泥，其配合比為16%～20%。
(2)骨料：二級、三級粘土熟料或廢耐火磚。
細骨料粒徑小于5mm;配合比為35%～40%。
粗骨料粒徑為5～15mm;配合比為40%一45%。
2.特點
該種耐火澆注料的特點是：價格便宜，原材料市場的廣泛，施工方便。它適用于鍋爐低溫部位耐火層。
4、高鋁澆注料
1.用料配比
(1)粘結劑：42.5號以上低鈣鋁酸鹽水泥，其配合比為12%～20%。
(2)骨料：二級、三級礬土熟料或廢高鋁磚制成。
細骨料，其粒徑小于5mm;配合比為30%～40%。
粗骨料：粒徑為5~15mm;配合比為30%～40%。
(3)粉料：同骨料，粒徑小于0.088mm的不少于70%，其配合比為0～15%。
2.特點
該種耐火澆注料，其耐火廢較礬土水泥耐火澆注料高，除適用鍋爐各部位耐火層外，尚可用于燃燒器噴口。
5、輕質耐火澆注料
1.用料配比
(1)粘結劑：625號以上耐火水泥，其配合比為25%～30%。
(2)骨料：一級、二級粘土熟料或廢耐火粘土磚制成。
細骨料，其粒顆小于5mm;配合比為35%～40%。
粗骨料，粒顆為5～15mm;配合比為30%～40%。
2.特點
該種耐火澆注料施工方便，但它只適用于鍋爐各部位耐火層。其中水和料的配比宜為0.35～0.45。可以看出，這幾種耐火澆注料配比的簡單。也許因為其簡單的配比就可以達到我們想要的性能，所以，其發展的趨勢在不斷的上升。而上升的原因，請接著往后看。
由于耐火澆注料是沒有經過高溫燒成的耐火材料，在使用溫度升溫過程中完成物理化學過程，自動適應使用條件，是一種大力發展的趨勢。就拿耐磨澆注料來說，其澆注料有熱震穩定性好，抗侵蝕等特性。所以，使用多級微粉和超微粉配制形成緊密的堆積，有利于中溫下燒結趨勢的產生和中溫熱態抗折強度。另外降低耐磨澆注料的體密，減輕設備負重，減少散熱損失保證耐磨與熱震穩定性的情況下，體密下降，導熱系數也隨之降低20%～40%，減少散熱損失8%～50%，降低能耗。另外，快速修補材料也是耐火澆注料未來的發展趨勢。
在水泥窯高運轉率的情況下，快速修補技術的開發，能夠將重新開工生產的時間從72小時減至30小時。耐火澆注料可以有針對性的對損壞的工業窯爐內襯進行修補，延長襯體使用壽命，降低耐火材料消耗。因此，耐火材料現已經取代大部分燒成耐火磚制品而得到廣泛應用，在冶金工業使用不定型耐火材料的比例已占耐火材料綜合用量的45%-70%。廣泛適用于有色冶金、石油化工、建筑材料、機械工業、電力鍋爐、垃圾焚燒爐等工業窯爐的內襯材料，綜合使用效果比耐火磚好。
以上就是元領小編對幾種簡單的耐火澆注料配方的特點及發展趨勢進行的詳細介紹?？偟膩碚f，不同的耐火澆注料，它的配比要求是不一樣的，達到的性能也是不一樣的。而快速發展的趨勢是由于耐火澆注料的施工是向著省工、省時、省力和機械化、高效化的方向發展，并且其烘烤技術也是在向快速乃至免烘烤的方向發展。說了這么多，在耐火澆注料這方面有需求的話，可與我們鄭州元領聯系！
相關文章閱讀：
